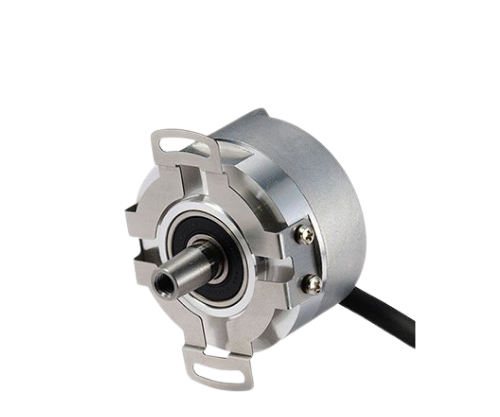

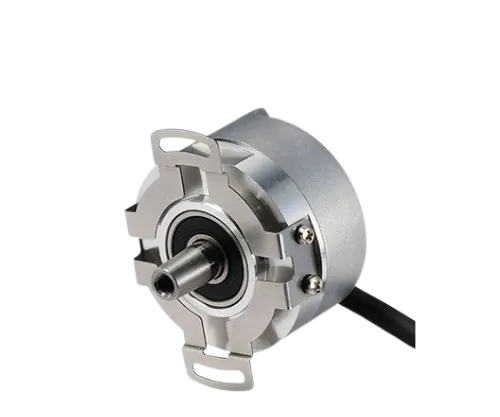

O Hengstler S21 É um encoder senoidal de montagem flexível desenvolvido especialmente para ser usado em servo-motores sem escovas em aplicações específicas como CNC ou máquinas de impressão.
A alta qualidade do sinal senoidal (distorção harmônica melhor que 1%) juntamente com a interpolação dos 2.048 períodos de sinal, podendo ser alcançados mais de 4.000.000 de passos de medição.
O resultado disto são, por exemplo, superfícies perfeitas com máquinas CNC. Há um período de sinal seno/cosseno por volta para a comutação eletrônica de motores BLDC.
O coração do encoder de onda senoidal é um novo sensor optoasic senoidal.
Este optoasic contém quase todos os componentes eletrônicos e proporciona um elevado grau de segurança contra falhas, através da redução do número de componentes individuais.
O encoder, contendo seus próprios rolamentos, tem um eixo cônico e um acoplamento do estator.
PRINCIPAIS CARACTERÍSTICAS
– Ampla faixa de temperatura de operação de -15° C até +120° C, portanto ótima utilização da capacidade do motor
– Alta frequência de limitação com excelente qualidade de sinal, permitindo velocidades e redução do desperdício de tempo não produtivo
– Excelente imunidade à interferência (EN61000-4-4, Classe 4)
– Alta segurança funcional devido ao controle do sinal e monitoramento do sistema (subtensão, ruídos, danos no disco, fim da vida útil do LED)
– Alta qualidade de sinal através de controle e compensação de erros
O S21 foi construído de acordo com a dimensão Standard Resolver International 21, isto é, 2,1″ (aproximadamente 53 mm) e como resultado também é adequado para motores de dimensões mais pequenas.
A simplicidade de conexão completa as vantagens do S21. O conector de cabo integrado combina as vantagens do plug com as de uma ligação por cabo. Isso leva a uma instalação rápida, econômica e com economia de espaço.
A TECNOLOGIA OPTOASIC HENGSTLER
Com a introdução da família de encoder sinewave, a Hengstler aproveitou a oportunidade para retrabalhar significativamente a sua tecnologia OptoAsic.
As melhores características foram mantidas e novas melhorias foram introduzidas. Uma grande característica que foi mantida, foi claro, o alto nível de confiabilidade EMC que conseguimos através da integração de quase todos os componentes eletrônicos do codificador em um único componente.
O que é novo é o controle integrado de deslocamento e amplitude juntamente com o ajuste do sistema óptico no chip. No passado, qualquer pessoa que desejasse sinais de onda senoidal de alta qualidade e precisos em baixas frequências tinha que trocar isso por largura de banda.
Agora podemos atender a essa exigência aparentemente contraditória com nosso controle de amplitude embutido. Você não pode deixar de ser convencido por um produto que oferece sinais de onda senoidal com distorção harmônica melhor do que 1% em baixa velocidade e 500 kHz max. frequência.
As vantagens são cristalinas. Se você necessita de precisão em velocidades lentas, não terá mais que comprometer seus números de produtividade fazendo sem altas velocidades de marcha lenta, por exemplo. Agora você pode ter ambos.
Part numbers
0548011, 0548001
