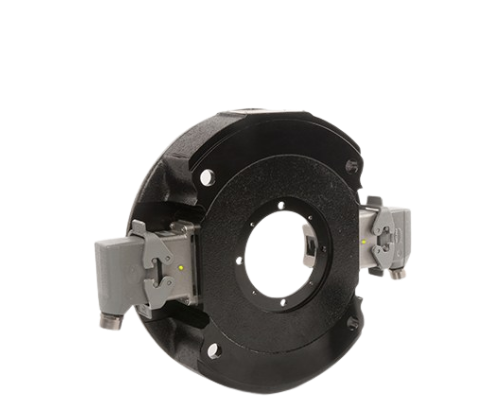

Encoder Incremental RT8 Dynapar

O RIM Tach® NexGen 8500 foi projetado especificamente para fornecer alto desempenho de feedback de velocidade e posição para sistemas de controle de acionadores e motores CA e CC.

As demandas atuais exigem uma instalação mais flexível para acomodar variações na concentricidade do eixo, ajustes de braçadeira de face em C e resoluções mais altas para acompanhar os requisitos dos acionadores de alto desempenho existentes.

Possui novo sensor fornece até 0,075″ de folga física, superando em mais de 50% os modelos da concorrência, resolução expandida até 2400 PPR, circuitos redesenhados para diagnóstico integrado com saída por LED e alarme.

Ampla faixa de temperatura de -40 a +100 °C. Roda de pulso otimizada para maior força de retenção ao eixo e facilidade de montagem.

Especificações

Diâmetro Total

Face em C de 8,5″

Diâmetro de Eixo

5/8″-1 1/4″, 1 1/4″-2 7/8″

Resolução

60-2400 PPR

Alimentação

5-26 VCC

Temp. de Operação

-40 a +100 °C

Temp. de Armazenamento

-40 a +125 °C

Tipo de Montagem

Montagem com face em C de 8,5″ sem rolamento

Interface

IC-WE

Grau de Proteção

IP65

Rotação Máxima

7.000 RPM

Tipo de Conexão

Conector industrial de engate, conector MS, cabo
